OK...此篇就給他再寫下去..
而牽線完成後.接下來就是得再繼續把CABLE及電話插孔連接完成.而此篇因是介紹CABLE
線接頭及CABLE座的組裝DIY.就以此為介紹了.而電話線座其實很簡單只要把細蕊連接就
好囉...XD..多不負責的感覺但也沒辦法啊..誰叫作者有點懶勒@@

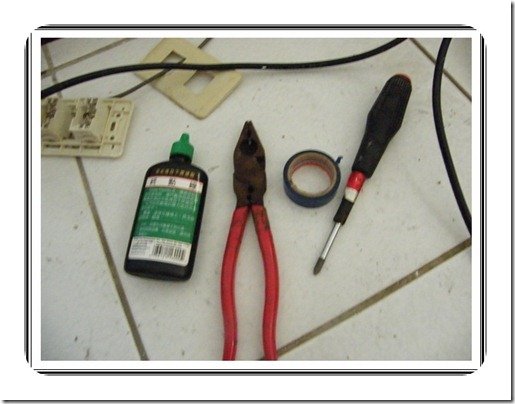

而這次所準備的工具..其實只有螺絲起字及鉗子
而以下是作者去大賣場買的材料.這在工程上是很重要的.
而從左至台來一一介紹
左邊:為CABLE三通座.用來做未來如果書房也要牽CABLE過去.是會用到.所以就多做一個工
中間:為CABLE座.
右邊:CABLE線頭.共四固.還是不夠用.到時還是得再買一盒@@

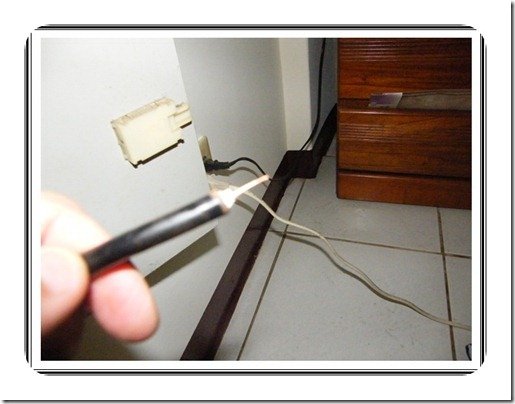

嗯.先介紹CABLE線頭的製作.其實很簡單.只要一把鉗子.搞出一段銅線出來就好了
就如下圖一樣.其實.圖中的白色部份也可剪掉.只要平整就好了.而再把CABLE頭拿出來
圓環先放入線段裡.再把線頭用力的擠入進去.說這樣子好像太籠統了點.但是當時沒有拍
照.所以..只好天馬行空..用說的..在此要記得.CABLE的線頭可以買5C.為了畫質及穩定
可買銅製的.收訊好..沒雜質..

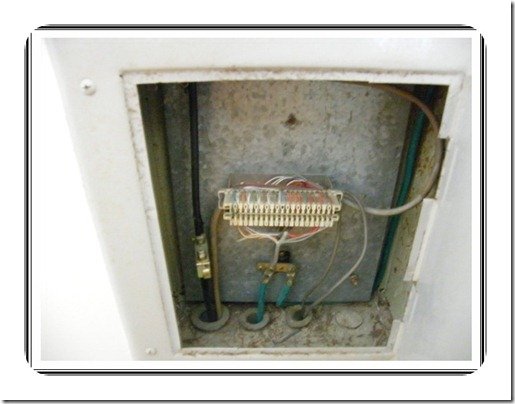

作者先把電話機總箱把其線頭完成後
再連接電話機總箱的CABLE三通座裡..完成囉

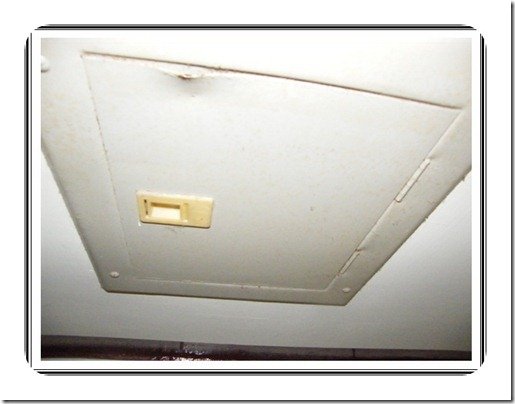

以下是完成圖..那內容物呢..其實..就不拍啦..畢竟..下午還是有行程.所以在短短的花費
一個小時.就得處理完成..而請注意下圖.外蓋的上方有折到的地方.那就是作者之前走外線
的結果..
當電話機總箱部份完成後.接下來就是先把CABLE座固定在電話線盒固定座上.有卡損
只要對準取對位置..咔...一聲...就固定了夠簡單囉了吧
經過一段..作CABLE線頭搞工流程..終於把這部份搞定..而下圖..作者有一個錯誤的地方
因時間有點趕下午的行程..所以有節省了拍照的時間.但是這部份當拍完照後測試過一遍
後.發現錯誤的地方...先在此介紹及說明
其實..當買了CABLE座時.要記得後部有兩孔..一孔是IN..另一孔是OUT.而作者錯誤的地方
是接到OUT座.所以當時在測試時.是失敗的.再改回來後.就成功了
而當看到這時.心中一定會問..那有OUT為何要買三通座呢..其實.這也是考量的原因之一.因
書房部份還沒打算是否要再拉一條CABLE過去.所以就先用三通..
先教一個小撇步..如何判定IN孔及OUT孔.其實..開口處(當拆開螺絲可拉開處)
上孔為IN孔.下方則OUT孔
IN 孔:來源處
OUT孔:為外接
當作者測試完後.也確定後就把物品全部歸回原位了.
以上內容有些當時沒拍照.也基於簡單.所以此部份也算是不負責任的解說
下次還會再做一遍.到時再把內容再寫出來囉
